Hvað er eins þrepa tvísogsdæla með klofningi?

Hvað er eins þrepa tvísogsdæla með klofningi?

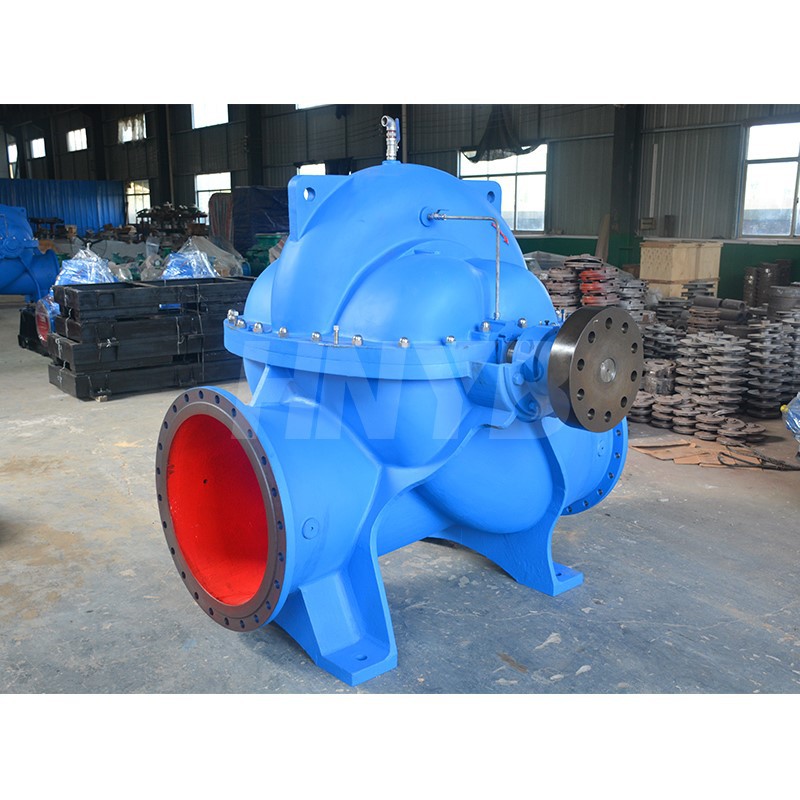

Eins þrepa miðflótta dæla með tvöföldum sog er einnig kölluð tvöfaldur sog miðflótta dæla. Það er byggingarform miðflótta dælu. Uppbygging eins þrepa tvísogs miðflótta dælu getur verið lóðrétt eða lárétt og hægt að velja í samræmi við raunverulegar þarfir notandans.

Þar sem sog- og losunarport tvöfaldrar sogdælunnar eru fyrir neðan dæluskaftið, jafngildir hjól tvöfaldrar sogdælunnar tveimur stökum soghjólum af sömu stærð sameinuð saman. Ef um er að ræða sömu stærð er hægt að tvöfalda rennslið og þess vegna er það kallað tvöföld sogdæla. Dæluhluti tvöfalda sogdælunnar er með tveimur soghólfum. Einkenni þess er að vatnsinntaksstefna tvöfalda soghjólsins er önnur en eins soghjólsins. Kosturinn við tvöfalda soghjólið er að við sama hraða og rennsli, vegna minnkaðs rennslis við vatnsinntakið, er erfitt fyrir tvöfalda sogdæluna að vera með kavitation.

Notkunarsvið tvöfaldrar sogdælu er það sama og fyrir lárétta miðflóttadælu, með flæðissvið 50~18000m³/klst. og lofthæð 10-260m. Það hefur einkenni stórs flæðis og þægilegs viðhalds. Meðan á viðhaldi stendur er hægt að taka snúðinn út með því að opna dælulokið án þess að taka mótorinn í sundur og tengja rör. Samkvæmt mismunandi uppsetningarstöðum skaftsins er hægt að skipta þessari miðflóttadælu í tvö mannvirki: lóðrétt tvöföld sogdæla og lárétt tvöföld sogdæla.

Með sama rennslishraða hefur tvísogsdælan betri afköst gegn kavitation en einsogsdælan. Sog- og útblásturshöfn dælunnar er komið fyrir á báðum hliðum neðri hluta dæluhlífarinnar og þéttihringirnir eru settir upp á báðum hliðum dælunnar og hjólsins. Skaftþéttingin er innsigli, en nú eru einnig til vélræn innsigli sem er samhverft komið fyrir á báðum hliðum dælunnar. Það eru tvær vatnsþéttingarrör á dælulokinu til að setja vatn undir þrýstingi í áfyllingarboxið fyrir vatnsþéttingu, kælingu og smurningu. Hægt er að jafna axialkraftinn sjálfkrafa án þess að setja upp axialkraftjöfnunarbúnað.
